DIFFERENTES TECHNIQUES SANS TRANCHEE POUR TRAVAUX NEUFS.
DIFFERENTES TECHNIQUES SANS TRANCHEPOUR TRAVAUX NEUFS.
< Nous suivre sur LinkedIn
< Nous suivre sur LinkedIn
< Partager le site INTERTAS.fr sur LinkedIn
S’inscrire à notre Newsletters >

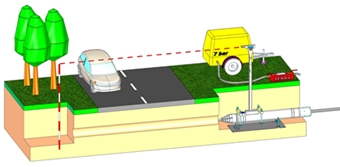

Fusée pneumatique
Un marteau pneumatique frappe à l’intérieur d’un cylindre creux et le fait avancer, réalisant un tunnel par compression du sol.
Une canalisation ou un fourreau de diamètre 45 à 300 mm peut ensuite être posée sur une distance de 5 à 25 m.
Non-dirigeable, elle peut être équipée d’une sonde de localisation.
Fusée pneumatique
Un marteau pneumatique frappe à l’intérieur d’un cylindre creux et le fait avancer, réalisant un tunnel par compression du sol.
Une canalisation ou un fourreau de diamètre 45 à 300 mm peut ensuite être posée sur une distance de 5 à 25 m.
Non-dirigeable, elle peut être équipée d’une sonde de localisation.
< S’inscrire à notre Newsletters
< Partager le site INTERTAS
sur LinkedIn
Copyright © INTERTAS Tous droits réservés
Copyright © INTERTAS Tous droits réservés

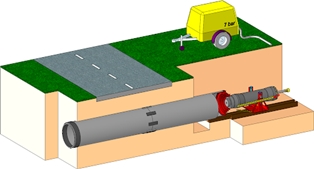

Fonçage de tube ouvert
Un train de tubes creux est enfoncé dans le sol à l’aide d’un “marteau pneumatique” (ou de vérins).
La tête est munie d’une “trousse” coupante. Les tubes en acier sont soudés à l’avancement.
Forage à la Tarière
Un tube acier est poussé dans lequel une tarière assure l’excavation et une vis sans fin l’évacuation des délais.
Cela permet de poser les canalisations de 5 à 80 m mais aussi des branchements de petit diamètre.
La technique peut être complétée par un système de préguidage.

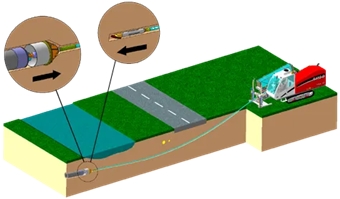

Forage horizontal dirigé
Dérivée du forage vertical, cette technique de pose est réalisée en trois phases :
– Un forage pilote est poussé dans le sol, sa tête biseautée permet de la diriger avec une précision centimétrique.
– Des alésages successifs sont effectués afin d’agrandir le trou pilote jusqu’à la dimension souhaitée (supérieure au diamètre de la conduite à installer)
– La canalisation préalablement assemblée en surface est tirée dans le trou alésé.
Un fluide de forage, aide à creuser, évacue les déblais, lubrifie le tub

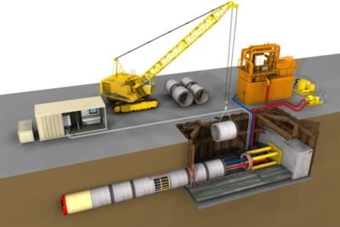

Microtunnelier
L’abattage du terrain est réalisé en tête, par un microtunnelier derrière lequel sont assemblé les tubes qui constituent le tunnel.
La progression du microtunnelier est assurée depuis la fouille de départ à l’aide d’un banc de poussée dont les verins prennent appui sur l’arrière du puits

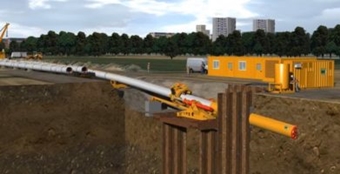

Direct Pipe
Un tube acier est poussé dans lequel une tarière assure l’excavation et une vis sans fin l’évacuation des délais.
Cela permet de poser les canalisations de 5 à 80 m mais aussi des branchements de petit diamètre.
La technique peut être complétée par un système de préguidage.
